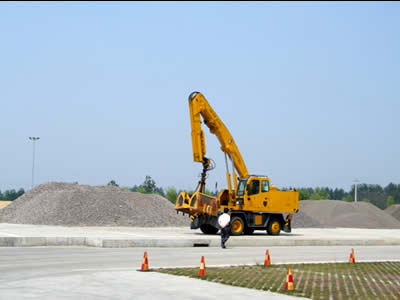

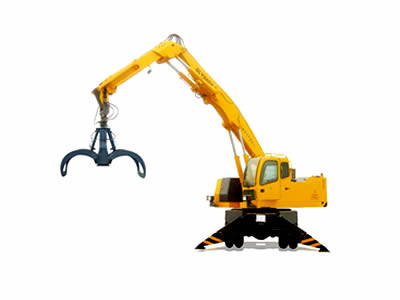

QLYS6DZ型“雙動力”液壓輪胎式抓料機
- 最大吊重重量6t
- 總重量15.1t
- 最大起重力矩15t．m
- 最大回轉速度4.6ｒ／ｍｉｎ

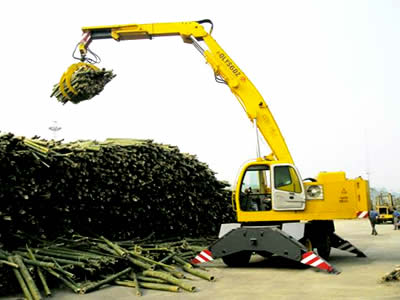

適用工況：主要適用于造紙、人造板、林木業、生物發電、棉麻行業對木材、散草、秸桿、棉麻等泡松原料的裝卸、堆垛、拆垛作業。
QLYS-DZ系列液壓輪胎式抓料機是一種流動式裝卸、堆垛和拆垛專用設備，含有多項專利技術。該產品采用折疊式吊臂，克服了汽車起重機軟索起重時抓斗易打轉和作業時無下壓力，而對較積實的物料抓取效果差等不足。是對草葦、木材、毛竹、廢紙、土、砂、石等泡松散軟原料進行裝卸、堆垛和拆垛作業的最佳設備。
該產品具有內燃機和380V電動互換作業的“雙動力”系統；電動作業可選用防爆電機、全封閉電氣，安全防火，并比內燃機作業節省60%的能耗；可快速更換不同的液壓抓斗，實現了一機多用功能。具有以下特點：
●設有內燃機和380V電力交替驅動作業
“雙動力”互通、互鎖專利技術裝置；
●電動作業有過流、過載、過熱、漏電
保護裝置；
●配備Y/△降壓?jiǎn)?dòng)裝置；
●相序自動識別防止油泵反轉裝置；
●液壓系統斷電、斷油自鎖、自止防護
裝置；
●作業時有多項復合動作，提高作業
效率；
●液壓系統安裝風冷散熱器；
●抓具可360度自動回轉、換向；
●可安裝冷暖兩用空調；
●司機室可安裝為可控升降式；
●符合人機工程的減震式座椅；
一、QLYS6DZ整機主要技術參數
類 別 | 項 目 | 單 位 | 參 數 | ||
外形尺寸 | 整機全長 | mm | 8314 | ||
整機全寬 | mm | 2500 | |||
整機全高 | mm | 3246 | |||
輪距 | 轉向輪 | mm | 1980 | ||
驅動輪 | mm | 1800 | |||
軸距 | mm | 2600 | |||
動力參數 | 電動機額定功率 | kW | 45 | ||
內燃機額定功率 | kW | 65 | |||
質量參數 | 行駛狀態質量 | kg | 15100 | ||
軸荷 | 轉向軸負荷 | kg | 6500 | ||
驅動軸負荷 | kg | 8600 | |||
行駛參數 | 最高行駛速度 | km/h | 15 | ||
最小轉彎直徑 | mm | 13000 | |||
最大爬坡度(30%吊重） | % | 18 | |||
最小離地間隙 | mm | 250 | |||
接近角 | ° | 16.4 | |||
離去角 | ° | 16.4 | |||
制動距離 | mm | ≤6500 | |||
二、作業狀態主要技術參數
類 別 | 項 目 | 單 位 | 參 數 | |
主 要 性 能 參 數 | 最大額定起重量 | kg | 6000 | |
最大額定起重量時的工作幅度 | mm | 2500 | ||
最大工作幅度 | mm | 10300 | ||
最大工作幅度時相應的起重量 | kg | 1400 | ||
最大起重力矩 | kN.m | 150 | ||
最大起升高度 （吊臂頭軸孔中心至地面） | 主臂+二節臂 | mm | 10000 | |
主臂+二節臂+三節臂 | mm | 11000 | ||
支腿距離 | 縱向 | mm | 4400 | |
橫向 | mm | 4200 | ||
主臂舉升起重作業性能參數表
主臂 與副臂夾角 （°） | 三節臂 全 縮 | 三節臂全伸 | ||
工作幅度 | 額定起重量 | 工作幅度 | 額定起重量 | |
21 | 2.5 | 6.0 | ||
30 | 2.8 | 5.3 | ||
48 | 3.6 | 4.1 | 2.5 | 6.0 |
60 | 4.2 | 3.4 | 3.4 | 4.3 |
80 | 5.4 | 2.6 | 5.2 | 2.7 |
100 | 6.6 | 2.1 | 7.0 | 1.9 |
120 | 8.7 | 1.5 | 8.7 | 1.5 |
142 | 10.1 | 1.3 | 10.1 | 1.2 |
注1：表中所列的額定起重量以工作條件滿足為前提； 注2：表中額定起重量是指起吊重量與吊鉤及附具重量之和; 注3：主臂舉升額定起重量是指二節臂與主臂夾角為定值時，主臂舉升的總起重量。 | ||||
副 臂 舉升起重作業性能參數表
主臂與水平面夾角 （°） | 三節臂 全縮 | 三節臂全伸 | ||
工作幅度 | 額定起重量 | 工作幅度 | 額定起重量 | |
10 | 8.7 | 1.7 | ||
20 | 8.7 | 1.7 | 10.3 | 1.4 |
30 | 8.4 | 1.8 | 10.1 | 1.5 |
40 | 7.8 | 2.1 | 9.5 | 1.6 |
50 | 7.0 | 3.0 | 8.7 | 1.9 |
60 | 5.9 | 3.1 | 7.6 | 2．0 |
70 | 4.9 | 4.0 | 6.3 | 2．0 |
注1：表中所列的額定起重量以工作條件滿足為前提； 注2：表中額定起重量是指起吊重量與吊鉤及附具重量之和； 注3：副 臂舉升額定起重量是指主臂與水平面的夾角為定值時，二節臂最大工作幅度時舉升的總起重量。 | ||||
